Tủ lọc sóng hài cho tải cẩu STS/RTG
Sóng hài là hiện tượng dòng điện và điện áp bị biến dạng, lệch khỏi dạng sóng hình sin chuẩn do tải phi tuyến gây ra, chẳng hạn như các biến tần công suất lớn dùng trong các cẩu STS (Ship-to-Shore) và RTG (Rubber-Tyred Gantry).
Bộ lọc sóng hài tích cực (Active Harmonic Filter - AHF) là thiết bị sử dụng công nghệ điện tử công suất (IGBT và PWM) để tạo ra sóng ngược pha nhằm triệt tiêu sóng hài, giúp duy trì chất lượng điện năng và bảo vệ thiết bị điện.
Việc trang bị tủ lọc sóng hài AHF cho cẩu STS và RTG tại cảng biển là cấp thiết và mang lại lợi ích kỹ thuật cũng như kinh tế lâu dài, đảm bảo vận hành ổn định, an toàn và tiết kiệm chi phí vận hành.

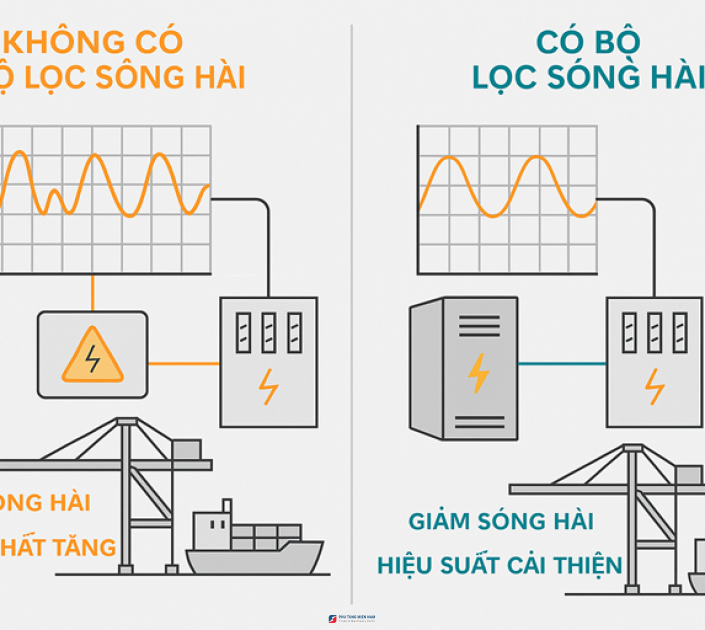

Sự cần thiết phải lọc sóng hài trong cẩu STS và RTG
Các cẩu STS và RTG tại cảng biển sử dụng nhiều biến tần điều khiển động cơ nâng hạ, di chuyển container. Các biến tần này sinh ra lượng lớn sóng hài, dẫn tới méo sóng dòng điện (THDi có thể lên tới 40-60%). Việc trang bị bộ lọc sóng hài AHF giúp cải thiện rõ rệt chất lượng điện, giảm tổn thất điện năng, nâng cao tuổi thọ thiết bị và đảm bảo an toàn vận hành.
Tác hại và rủi ro khi không lọc sóng hài:
Tăng tổn thất điện năng: Sóng hài làm tăng nhiệt độ dây dẫn, biến áp, gây tổn thất năng lượng từ 5-20%.
Giảm tuổi thọ thiết bị: Thiết bị như biến áp, dây cáp, tụ điện, thiết bị đóng cắt nhanh xuống cấp do quá nhiệt.
Ảnh hưởng đến hệ thống điện: Sóng hài lan truyền, gây lỗi thiết bị khác, làm mất ổn định hệ thống điện chung.
Nguy cơ sự cố cao: Tăng nguy cơ cháy nổ do quá nhiệt và sự cố thiết bị điện.
Lựa chọn công nghệ lọc hài phù hợp cho cẩu STS, RTG
Công nghệ lọc hài tích cực (AHF) được khuyến cáo sử dụng do khả năng tự động theo dõi và lọc chính xác sóng hài theo tải biến thiên của cẩu STS và RTG. Công nghệ IGBT PWM tiên tiến cho phép lọc sóng hài tới bậc 50 và điều chỉnh tức thì theo yêu cầu tải.

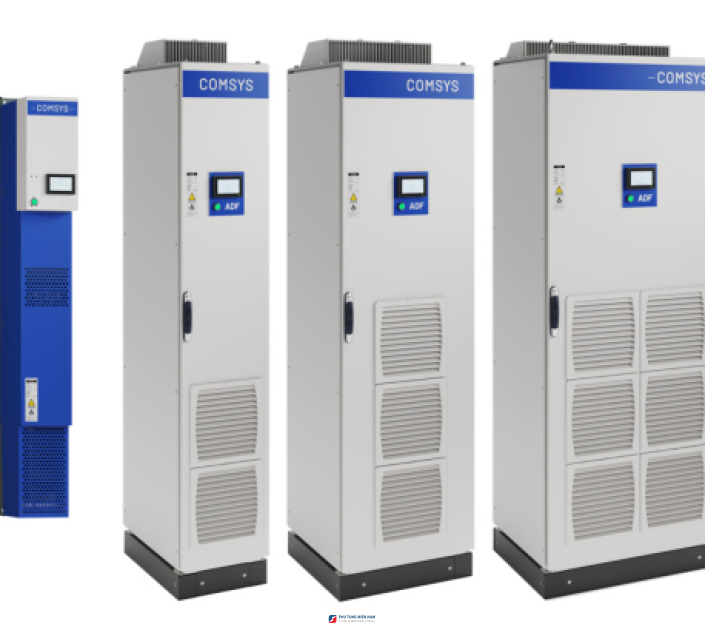

Tủ lọc sóng hài tối ưu cho cẩu STS/RTG
Điện áp: 400V, 50Hz, dòng lọc từ 200A đến 800A. Đây là công suất lọc thực, rất lớn – tương đương một trạm lọc công nghiệp nặng, chuyên dùng cho các tải phi tuyến rất lớn như STS/RTG/VFD cao cấp.
Cấu hình mô-đun 200A, dễ mở rộng và bảo trì.
Cấp bảo vệ: IP54 trở lên, phù hợp môi trường cảng biển.
Tích hợp giao tiếp SCADA/Ethernet, Modbus để giám sát.
Nguyên lý và sơ đồ lắp đặt tủ lọc sóng hài

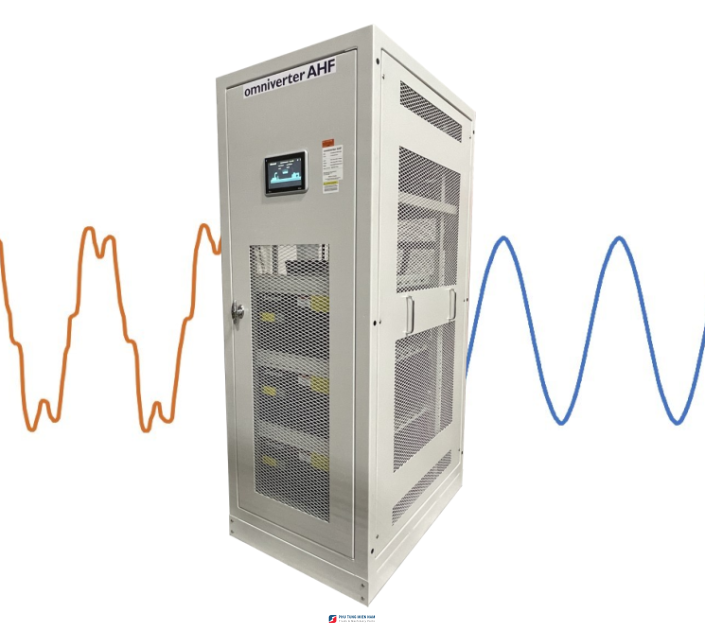

Tủ AHF đấu song song vào hệ thống điện trước tải (cẩu STS, RTG). Cảm biến dòng (CTs) đo dòng điện và gửi tín hiệu tới bộ lọc AHF. Bộ lọc tạo sóng hài ngược pha để triệt tiêu dòng méo, trả về dạng sóng chuẩn hình sin.
Vị trí lắp đặt: gần tủ phân phối điện chính của cẩu, đảm bảo khoảng cách ngắn nhất tới tải.
Đấu nối: dùng dây đồng tiết diện lớn, có bọc chống nhiễu.
Cài đặt: tự động nhận dạng và điều chỉnh theo tải, cấu hình THDi < 5%.
* Thương hiệu phù hợp: Comsys, Omni, ABB, Schneider, Siemens, Eaton, Merus Power. Mỗi thương hiệu đều có ưu nhược điểm riêng, tùy thuộc theo điều kiện thực tế và nguồn lực tài chính mà PTMN sẽ tư vấn và lựa chọn thương hiệu tối ưu nhất.
